پانل بتنی دیوار خاک مسلح | مزایا، معایب، قیمت و کاربردها

در بسیاری از پروژه های عمرانی نیاز است اختلاف ارتفاع بین دو سطح به نحوی مقاوم سازی شود تا مانع از ریزش سطح فوقانی گردد. برای مثال، بزرگراهی را فرض کنید که سطح سواره آن چند متر پایینتر از سطح زمینهای اطراف است و این اختلاف سطح باید به نحوی مقاوم سازی (پایدارسازی) شود تا مانع از ریزش سطوح همجوار بر روی سطح بزرگراه گردد. در این موارد از دیوار خاک مسلح استفاده می شود. مکانیزم کلی پیاده سازی دیوار خاک مسلح به این صورت است که ابتدا خاک در پشت سطح دیواره به خوبی کوبیده می شود و تسمه هایی در بین لایه های خاک قرار داده می شود که به سطح دیواره های بتنی متصل می گردد (نحوه نصب به صورت کامل توضیح داده می شود). در این گفتار سعی می شود تمام موارد مرتبط با پانل بتنی دیوار خاک مسلح به صورت کامل بیان گردد.

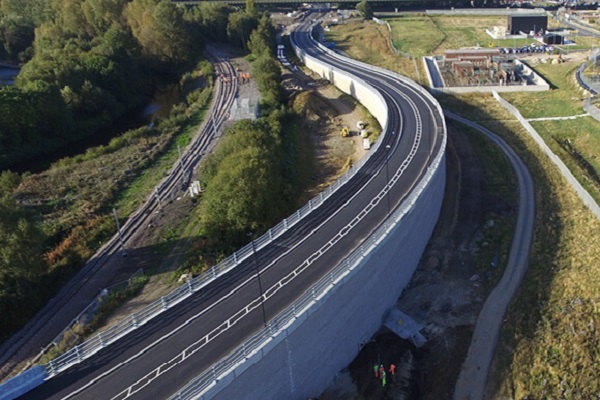

استفاده از پانل بتنی دیوار خاک مسلح در پایه پل ها

بخشهای پانل بتنی دیوار خاک مسلح

به طور کلی، دیوار خاک مسلح از سه بخش اساسی یعنی پانل های بتنی پیش ساخته (پوسته بیرونی یا نما)، تسمه های مهار کننده خاک، و خاک کوبیده شده تقسیم می شود. کارکرد هرکدام از این بخشها به شرح زیر است:

• پانل های بتنی پیش ساخته (پوسته بیرونی یا نما): این بلوک های بتنی که از بتن و به روش پیش ساخته در کارخانه تولید می شوند، وظیفه دارند نمای بیرونی دیوار را تشکیل داده و از فرسایش خاک تا حدودی جلوگیری کنند. همیشه در یک سمت این بلوک ها از ظاهری شکیل استفاده می شود که نمای بیرونی دیوار را تشکیل می دهد و در سمت دیگر که در پشت دیوار قرار دارد، قلاب هایی قرار دارد که تسمه های مهار کننده ی خاک به آن متصل می گردند. دقت شود که دیوار خاک مسلح همیشه به صورت کاملا عمود پیاده سازی نمی شود و ممکن است در برخی پروژه ها و با توجه به نیاز آن پروژه، دارای زاویه ای ملایم نزدیک به عمود را داشته باشند.
• تسمه ها: این تسمه ها که معمولا از جنس ژئوسنتتیک (مانند ژئوگرید) یا فولاد (نوارها یا مش‌های فولادی گالوانیزه)، ساخته می‌شوند وظیفه اصلی را در ایجاد اصطکاک با خاک پشت دیوار را دارند. در پیاده سازی این تسمه ها همیشه لازم است خاک در پشت دیوار به خوبی کوبیده شده و به صورت لایه به لایه، تسمه ها به قلاب های پشت پوسته بیرونی (بلوک های بتنی نما) متصل شده و مجددا بر روی تسمه ها نیز خاک ریخته و کوبیده شوند. درواقع در هنگام انجام پروژه لازم است که تسمه ها به صورت افقی و لایه به لایه در خاک قرار داده شده و به قلاب های پشت پوسته بیرونی متصل شده باشند. طول، تعداد، و ابعاد این تسمه ها رابطه مستقیم با ارتفاع دیوار و محاسبات مهندسی و آزمایش خاک دارد که در آزمایش های مختلف مشخص می شود.
• توده خاک ریز: همانطور که در بخش بالا گفته شد، تسمه ها باید در بین لایه های خاک کوبیده شده قرار بگیرند تا اصطکاک لازم را با آن برقرار کنند. موردی که بسیار اهمیت دارد آن است که خاک باید به خوبی زهکشی شده باشد تا از فرسایش آن اجتناب شود.

بخش های دیوار خاک مسلح

کاربردهای دیوار خاک مسلح

بر خلاف آنچه که تصور می شود، استفاده از دیوار خاک مسلح در موارد متفاوتی کاربرد دارد که هرکدام دارای جنبه های فنی خاص خود است. ما در این بخش به برخی از کاربردهای دیوار خاک مسلح می پردازیم:

دیوار کناری بزرگراه

همانطور که در مثال ابتدای این گفتار بیان شد، برای پایدارسازی خاک در اطراف بزرگراه ها از دیوار خاک مسلح بتنی استفاده می شود. استفاده از این محصول در سالهای گذشته آنچنان متداول شده است که تقریبا دیگر نمی توان هیچ بزرگراهی را دید که با زمینهای اطراف اختلاف سطح دارد و از این تکنولوژی استفاده نکرده باشد.

ساخت رمپ بتنی پل

یکی از استفاده های متداول از دیوار خاک مسلح در رمپ های ابتدایی و انتهایی پل ها است. در این بخشها اگر مقرر باشد که از سازه های درجاریز بتنی استفاده شود، هزینه و زمان اجرای پروژه به شکل چشمگیری افزایش می یابد بنابراین استفاده از دیوار خاک مسلح با پانل بتنی پیش ساخته بسیار مقرون به صرفه است. حتی می توان استفاده از این روش را تا حد کاهش ۶۰% زمان و هزینه پروژه تخمین زد.

مقاوم سازی خطوط ریلی

معمولا از دیوار خاک مسلح برای پایدار سازی ترانشه ها و خاکریز های کنار ریل ها به صورت گسترده استفاده می شود. این استفاده می تواند شامل دو حالت باشد که یکی برای جلوگیری از ریزش مسیر عبور ریل (در صورت بالاتر بودن سطح خطوط ریلی نسبت به زمین اطراف) و دیگری برای جلوگیری از ریزش خاکریزهای اطراف بر روی خطوط ریلی (در صورت پایینتر بودن سطح خط ریل نسبت به زمین های اطراف) است.

سدسازی و سازه های هیدرولیکی

استفاده از دیوار خاک مسلح در سدسازی و سازه های هیدرولیکی بسیار معمول است به نحوی که معمولا به عنوان بخشی از بدنه سدهای خاکی یا برای حفاظت کناره ها در برابر ریزش استفاده می شود.

پایدارسازی شیب ها

این مورد صرفا مرتبط با مسیرهای عبوری نیست و بیشتر در زمین هایی استفاده می شود که احتمال رانش داشته باشند. هرساله قربانیان رانش زمین در شرق آسیا و یا نقاطی که خاک آن سست بوده و بارش های موسمی زیادی دارند وجود دارد بنابراین برای مقاوم سازی سطح زمین در برابر رانش از دیوار خاک مسلح با پانل بتنی پیش ساخته به صورت گسترده استفاده می شود.

دیوار پایگاه های نظامی و صنعتی

این مورد عموما در نقاطی مطرح می شود که خاک برداری در سطح زمین به صورت گسترده انجام می شود. برای مثال، همیشه در پروژه های معدنی که خاک برداری به صورت گسترده انجام می شود، لازم است دیواره ها به وسیله دیوار خاک مسلح با پانل بتنی مقاوم سازی شوند تا مانع از ریزش آن گردد.

سازه های بندری

یکی از نقاطی که لازم است از دیوار های با ارتفاع نسبتا بالا و عمود بر سطح زمین استفاده شود، دیواره های اسکله و پایدار سازی آن است. این پروژه ها از نظر ماهیت تفاوت قابل توجهی با سطوحی دارند که بر روی سطح آب پیاده سازی می شوند و در آن لازم است از بتن و موادی استفاده شود که مقاومت مطلوبی در برابر آب شور داشته باشند.

سایر کاربردهای شهرسازی

استفاده از دیوار خاک مسلح صرفا محدود به موارد فوق نیست و می توان از آن در پروژه های شهری مانند ایجاد اختلاف سطح در پارک ها و یا تسطیح زمین در پروژه های مسکونی یا تجاری نیز استفاده نمود. اصولا هرجا که سطح زمین نسبت به سطوح اطراف آن دارای اختلاف سطح باشد، می توان از دیوار خاک مسلح با روکش پانل بتنی استفاده کرد.

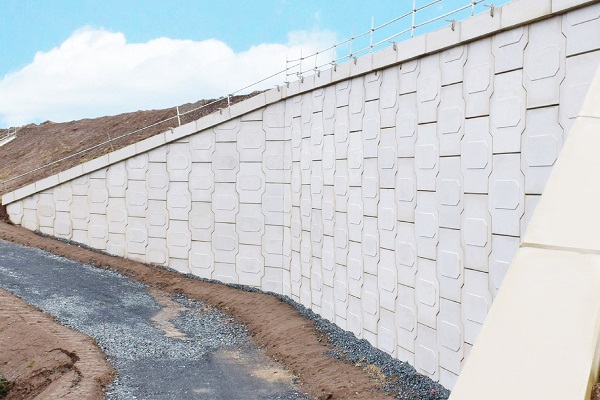

استفاده از پانل بتنی دیوار خاک مسلح برای مقاوم سازی

مزایای دیوار خاک مسلح با پانل بتنی پیش ساخته

استفاده از دیوار خاک مسلح با پانل بتنی دارای مزایای متعددی است که در این بخش مورد بررسی قرار می گیرند. این مزایا می تواند به کاربران آن کمک کند تا انتخاب مناسبی در این خصوص داشته باشند.

مقاومت دیوار خاک مسلح با پانل بتنی در برابر زلزله

این دیواره ها همیشه به صورت ماژولار ساخته می شوند یعنی پانل های پیش ساخته بتنی که در نمای بیرونی قرار دارند، از طریق تسمه های مدفون در خاک، یک بلوک حرکتی را تشکیل می دهند که در صورت بروز زلزله می توانند در جای خود حرکت کنند. این واکنش در برابر زلزله باعث می شود که دیواره به صورت یکپارچه عمل نکند و هر بلوک به صورت جداگانه واکنش نشان دهد. همین مسئله باعث می شود که دیواره ساخته شده در این روش، در مواجهه با امواج زلزله ترک نخورده و تخریب نشود (توجه شود که تمام این موارد باید به دقت محاسبه شده باشند).

هزینه دیوار خاک مسلح با پانل بتنی

هزینه پیاده سازی دیوار خاک مسلح با پانل بتنی به طور قابل توجهی پایینتر از ساخت دیوارهای بتن آرمه (حائل) است. این دیوارها که از قطعات پیش ساخته بتنی برای نمای بیرونی استفاده می کنند، در کارخانه و به صورت صنعتی تولید می شوند و نیاز به انتقال مواد اولیه، پرسنل، قالب بندی، و بتن ریزی در محل پروژه را به صورت کامل منتفی می کنند و همین موضوع باعث کاهش قابل توجه هزینه پروژه می گردد.

سرعت اجرای دیوار خاک مسلح با پانل بتنی

همانطور که در بخش قبل بیان گردید، پیاده سازی دیوار خاک مسلح بتنی باعث حذف بسیاری از مراحل احداث پروژه می شود که همین موضوع تاثیر قابل توجهی در کاهش زمان اجرای پروژه خواهد داشت. پروژه هایی که برای احداث دیوار حائل از روش خاک مسلح استفاده می کنند، این قابلیت را دارند که در زمان آماده سازی هرکدام از مراحل پروژه، بخش دیگر که شامل آماده سازی قطعات بتنی می باشد به صورت همزمان در کارخانه انجام شود که همین موضوع باعث کاهش زمان اجرا می شود.

کارایی بالای دیوار خاک مسلح بتنی

یکی از جنبه هایی که استفاده از دیوار خاک مسلح بتنی را نسبت به سایر روشها متمایز می کند، امکان اجرای این روش در انواع شرایط زمین شناسی است. این دیوارها را می توان در خاکهای بسیار سست نیز پس از انجام آزمایشهای مرتبط با مکانیک خاک پیاده سازی و اجرا نمود و با طراحی مهندسی مناسب و آزمایش خاک، در اغلب شرایط ژئوتکنیکی قابل اجراست.

ظاهر متنوع دیوار خاک مسلح

از آنجایی که تمام قطعات بتنی توسط قالب و بتن ریزی تولید می شوند، این قابلیت وجود دارد که از طرح های مختلف در هنگام قالب ریزی استفاده شود. این موضوع باعث می گردد که ظاهر قطعات تولید شده بتواند تنوع بسیاری داشته باشد. همچنین در برخی پروژه ها ممکن است لازم باشد که ابعاد متفاوتی از قطعات تولید شوند که این موضوع نیز با استفاده از قالب های متنوع امکانپذیر است.

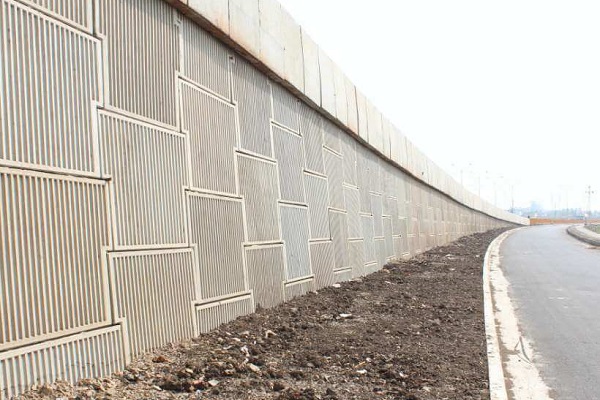

اجزای دیوار خاک مسلح با پانل بتنی به یکدیگر متصل می شوند

معایب دیوار خاک مسلح با پانل بتنی

همان طور که در بخش قبل مشاهده فرمودید، مزایای دیوار خاک مسلح با پانل بتنی به قدری زیاد و متنوع است که استفاده از آن را در پروژه های مختلف توجیه می کند اما لازم است برخی از مهمترین نقاط ضعف این روش نیز مورد بررسی قرار گیرد تا شما از خطرات مرتبط با آن اطلاع کامل کسب کرده باشید.

محدودیت در ارتفاع اقتصادی

با آنکه مزایای استفاده از دیوار خاک مسلح بسیار مورد توجه و بارز است، اما باید در نظر داشت که این دیوارها در ارتفاع بلندتر از ۱۵ الی ۲۰ متر به دلیل آنکه باید از مسلح کننده های بلندتر و مقاوم تر استفاده نمود، خاکریز باید کیفیت بالاتر داشته باشد، و نیاز به پی خاص دارد، ممکن است مقرون به صرفه نباشد. در این پروژه ها پیشنهاد می شود از روشهای جایگزین مانند دیوارهای نگهبان خرپایی یا شیب سازی استفاده شود.

حساسیت به کیفیت اجرا و نظارت

کیفیت اجرای دیوارهای خاک مسلح با پانل بتنی وابستگی مستقیم به نظارت دقیق دارد و کوچکترین اشتباه در تراکم خاک، کشش و قرارگیری مسلح کننده ها، و یا آب بندی اتصالات می تواند نتایج فاجعه باری داشته باشد. اینگونه اشتباهات می تواند باعث نشست های نامتقارن، بیرون زدگی نما، و در نهایت شکست دیوار شود. این موارد می تواند بیان داشته باشد که پیاده سازی دیوارهای خاک مسلح بتنی به شدت اجرامحور هستند.

مشکل زهکشی و آب بندی

اگر در پشت دیوار به شکل درست از سیستم هایی مانند لوله های زهکش یا لایه های مصالح نفوذپذیر به درستی استفاده و یا اجرا نشده باشد، باعث افزایش فشار هیدرواستاتیک به نما خواهد شد. همچنین این عامل می تواند باعث شود که اصطکاک موثر بین خاک و مسلح کننده ها کاهش یابد و یا به شسته شدن خاک و خوردگی مسلح کننده های فلزی منجر شود.

تغییر در عملکرد مسلح کننده ها

اگر در ساخت دیوار از مسلح کننده فلزی استفاده شده باشد، ممکن است سطح تسمه های گالوانیزه دچار خسارت شده و اکسیداسیون در آنها سرعت گیرد. همچنین مسلح کننده های پلیمری (ژئوسنتتیک مثل ژئوگرید) نیز ممکن است در طول گذر زمان دچار خزش شوند که این موضوع نیز ممکن است بر ضریب اطمینان دیوار خاک مسلح تاثیر داشته باشد.

نیاز به فضای پشتیبان

به بخش خاکی پشت دیوار که در آن تسمه ها نصب می شوند، فضای پشتیبان گفته می شود. این فضا معمولا برابر با ۰.۷ الی ۱ برابر ارتفاع دیوار می باشد (یعنی طول تسمه های مسلح کننده معمولا برابر با این عدد است). مشخص است که در نقاط شلوغ و با تراکم بالای جمعیتی نمی توان این فضا را تامین کرد و همین موضوع می تواند باعث شود که از روشهای جایگزین به جای دیوار خاک مسلح با روکش بتنی استفاده شود.

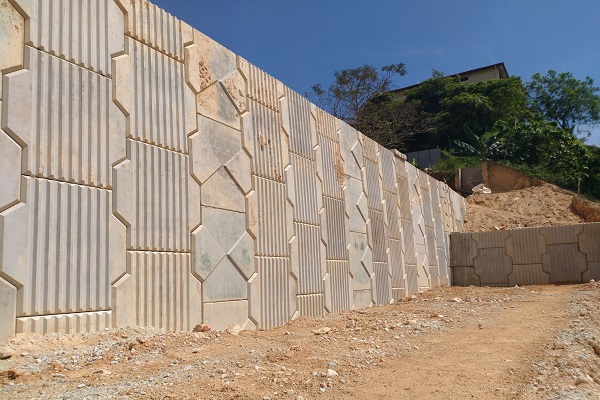

قیمت فیسینگ بتنی دیوار خاک مسلح

قیمت دیوار خاک مسلح با فیسینگ بتنی

ما در شرکت بناگستران آینده ساز (اگنس) افتخار داریم که فیسینگ دیوار خاک مسلح را به صورت پیش ساخته و در محل کارخانه به صورت صنتی تولید کنیم. این تولیدات می توانند دارای ابعاد و ظاهر متفاوت و متناسب با نیاز مشتریان ساخته و ارائه شوند. تقریبا در تمام این گفتار به عواملی اشاره شد که هرکدام می تواند بر قیمت تمام شده محصولات تاثیر داشته باشد و در اینجا لازم است به جمع بندی تمام عول موثر بر قیمت به صورت یکپارچه اشاره گردد:

ابعاد فیسینگ دیوار خاک مسلح

مشخص است که هرچه ابعاد فیسینگ دیوار خاک مسلح بزرگتر باشد، نیاز به مواد اولیه بیشتری برای تولید آن بیشتر خواهد بود. همین عامل می تواند تاثیر قابل توجهی بر قیمت نهایی محصول داشته باشد. ذکر این مورد نیز لازم است که هرچه میزان سفارش فیسینگ دیوار خاک مسلح بیشتر باشد، هزینه های جاری تولید بر کل محصولات تقسیم می شود و این قیمت کاهش می یابد. شما می توانید با همکاران ما در شرکت بناگستران آینده ساز (اگنس) در تماس باشید تا قیمت نهایی محصول را با توجه به ابعاد و میزان سفارش به شما اطلاع دهند.

قالب فیسینگ بتنی دیوار خاک مسلح

یکی از مسائلی که تاثیر قابل توجهی بر قیمت هر نوع محصول بتنی دارد، هزینه قالب سازی است. با توجه به اینکه از هر قالب می توان برای تولید تعداد مشخصی از محصولات استفاده نمود، لازم است تعداد سفارش محصول مشخص گردد تا به تناسب آن هزینه قالب سازی نیز مشخص شود. همچنین اگر بخواهید از ابعاد و طرحی استفاده کنید که قبلا قالب سازی برای آن انجام شده است، می توان هزینه قالب سازی را برای تولید محصول در نظر نگرفت و صرفا از قالب های موجود استفاده نمود.

حمل و تخلیه فیسینگ بتنی دیوار خاک مسلح

معمولا قطعات فیسینگ بتنی دیوار خاک مسلح به وسیله جرثقیل بر روی تریلی بارگیری می شوند و به محل پروژه انتقال می یابند و هرچه فاصله محل پروژه تا کارخانه کمتر باشد، هزینه حمل نیز کاهش می یابد. ما این قابلیت را داریم که در پروژه های بزرگ که صرفه اقتصادی داشته باشد، خط تولید پرتابل خود را در نزدیکی پروژه مستقر کنیم تا هزینه حمل و بارگیری به حداقل برسد بنابراین باز هم لازم است با همکاران ما در تماس باشید تا برآوردهای اولیه و امکان سنجی تولید انجام شود.

نصب فیسینگ بتنی دیوار خاک مسلح

برای نصب فیسینگ بتنی دیوار خاک مسلح نیز از جرثقیل با توان کافی استفاده می شود. هرچه ابعاد قطعات تولید شده بزرگتر باشد، قاعدتا وزن آن نیز افزایش می یابد و نیاز به جرثقیل قوی تری وجود خواهد داشت. نکته ای که در نصب پانل بتنی دیوار خاک مسلح حائز اهمیت است آن است که باید تمهیداتی اندیشید تا تریلی و جرثقیل بتوانند به نزدیکی محل نصب دسترسی داشته باشند. همچنین باید در نظر داشت که نصب این قطعات کاملا تخصصی است و لازم است از نیروی انسانی متخصص برای این منظور استفاده نمود.

عوامل کاهنده هزینه پانل بتنی دیوار خاک مسلح

مطابق آنچه که در تمام بخشهای این گفتار بیان شد، استفاده از روش تولید صنعتی مبتنی بر استفاده از خط تولید می تواند باعث کاهش چشمگیر هزینه تولید و نهایتا کاهش قیمت مصرف کننده شود. ما در شرکت بناگستران آینده ساز (اگنس) با استفاده از خط تولید مجهز و نیروی انسانی متخصص، هزینه های جاری تولید را به حداقل رسانده و با بهره گیری از نظام کنترل کیفیت و بهبود کیفیت مستمر، تلاش کرده ایم که از تحمیل هزینه هایی مانند دورریز متریال، هدر رفتن منابع، و… به مشتری پرهیز کنیم. همین عوامل باعث می شود که محصول تمام شده با قیمت کاملا مقرون به صرفه به دست مشتری برسد.

نحوه اتصال تسمه ها به پانل بتنی دیوار خاک مسلح

استعلام قیمت فیسینگ بتنی دیوار خاک مسلح

برای آنکه بتوانید از قیمت فیسینگ بتنی دیوار خاک مسلح بتنی حاصل کنید، کافی است با همکاران ما در بخش فنی مهندسی در تماس باشید. برای این منظور می توانید از بخش تماس با ما یا مشاوره آنلاین با ما تماس بگیرید تا همکاران ما به سوالات شما درخصوص قیمت و نحوه اجرا پاسخ دهند. تماس شما برای ما باعث افتخار است و همیشه از شنیدن صدای گرم شما استقبال می کنیم.

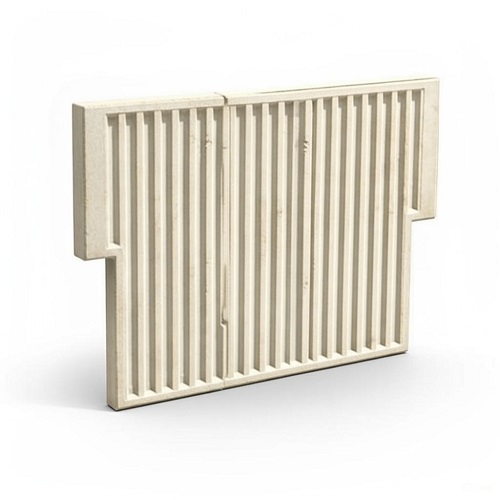

انواع طرح های فیسینگ بتنی دیوار خاک مسلح
